Правее таблицы со списком ресурсов окна Ресурсный расчет можно вывести панель с дополнительной информацией по текущей позиции и смете в целом. Отображение окна с дополнительной информацией устанавливается в меню Параметры → Показывать дополнительное окно



Данное окно имеет три основные вкладки:

4_win_PCP_dopwin_1

вкладка Нормы

На вкладке отображается список сметных строк локальной сметы, в которых содержится текущий ресурс. Список содержит номер позиции и шифр нормы в локальной смете.



При двойном щелчке ЛКМ в списке на расценке, выводится окно для просмотра локальной сметы (подробнее) на позиции выбранной расценки (ресурса).

В нижней секции на вложенной вкладке Наим-е выводится наименование нормы, выбранной в списке сметных строк верхней секции.

На вложенной вкладке Арх. № выводятся архивные номера стройки, объекта и локальной сметы в формате №=< стройка * объект * ЛС >, в которых содержится текущий ресурсный расчет.



4_win_PCP_dopwin_2_new

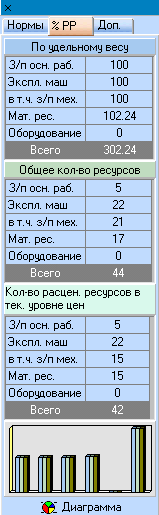

Вкладка  %РР  (процент расцененных ресурсов)

В верхней части вкладки отображается информация о ресурсах с разбивкой данных по их типу (ОЗП, ЭМ, ЗПМ, МТ, Оборудование, Всего) в трех таблицах:

•Процент расценённых ресурсов РСР по удельному весу;

•Общее количество ресурсов в РСР;

•Количество расцененных ресурсов в текущем уровне цен.

Показатели в строках "Оборудование" выводятся, если установлен флажок Выделять оборудование в окне Выбор диапазона ресурсов.

В нижней части вкладки расположена кнопка Диаграмма для вызова окна программы Построение диаграмм.

При нажатии кнопки Диаграмма на экран выводится одноименное окно, в котором отображается объемная гистограмма, построенная по значениям данных трех верхних таблиц – «По удельному весу», «Общее количество ресурсов», «Количество расцененных ресурсов в текущем уровне цен» с группировкой значений по типу ресурсов.

Окно Диаграмма содержит меню и панель инструментов с кнопками, позволяющими просмотреть информацию о диаграмме, настроить и отредактировать параметры, изменить цвета, вид диаграммы, сохранить изображение диаграммы, распечатать и т.д.





4_win_PCP_dopwin_3

Вкладка Доп. (информация о ресурсах-представителях)

На вкладке отображаются коды ресурсов-представителей, назначенных ресурсам в окне РСР.

Если текущий ресурс в таблице РСР имеет назначенный ему ресурс-представитель, то в верхней секции вкладки будет выделен код этого ресурса-представителя, а в нижней секции – его наименование.

Выделить в таблице РСР все строки ресурсов, которым назначен это ресурс-представитель, можно  командой контекстного меню Выделить все ресурсы представителя.
